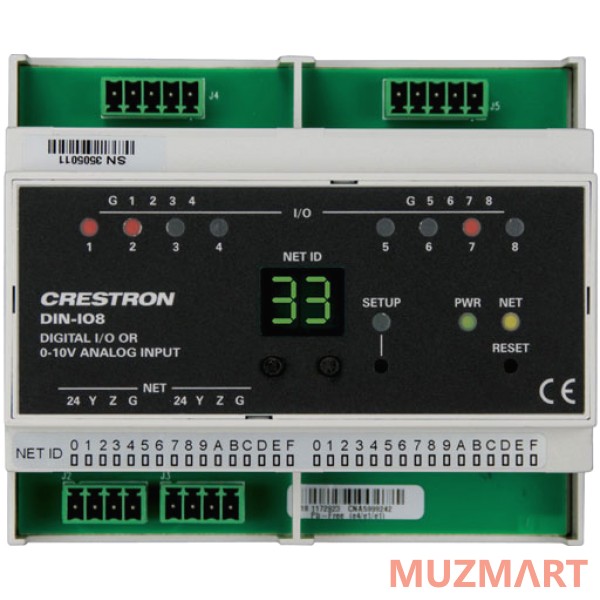

Crestron DIN-IO8 Модуль интерфейсный

DIN-IO8 - интерфейсный модуль с восьмью входными, выходными портами Versiport. Используется для подключения к системе управления Crestron широкого спектра приборов и систем сторонних производителей. Каждый порт "Versiport" может быть программно переведен в режим входного порта цифровых, аналоговых сигналов управления или в режим выходного порта дискретных сигналов управления.

Порты Versiport

Если порт Versiport работает в режиме входного порта цифровых сигналов, он будет реагировать на замыкание контактов и дискретные сигналы управления, что позволит подключить к модулю такие устройства, как датчики движения, панели сигнализации, переключатели 12 В, а также любые реле и выключатели. В режиме порта для аналоговых сигналов управления Versiport способен измерять изменения сопротивления или напряжения постоянного тока, что позволит подключить большое количество различных устройств: от датчиков температуры и освещенности до датчиков уровня воды и потенциометров для управления громкостью. Режим выходного порта цифровых сигналов позволяет устройству передавать сигналы замыкания контактов и дискретные сигналы управления на другие устройства, например на соответствующие входные порты для сигналов управления или включения сигнализации.

Установка на DIN-рейку

Конструкция DIN-IO8 предусматривает установку блока на стандартную DIN-рейку, расположенную в полости стены или на настенной панели. Подключение кабелей осуществляется с помощью съемных клеммных блоков сверху и снизу от лицевой панели устройства, что очень удобно не только при монтаже, но и при обслуживании системы. Все индикаторы и элементы управления устройством расположены в центральной части лицевой панели. При установке внутрь стены с использованием технологического отверстия со стороной 45 мм лицевая панель прибора остается видна, а соединения - скрыты от глаз.

Интерфейс Cresnet

DIN-IO8 подключается к управляющему процессору Crestron второй серии DIN-AP2 или любому другому процессору второй серии через управляющую сеть Cresnet. Питание DIN-IO8 также осуществляется через Cresnet. DIN-IO8 оборудован двумя портами интерфейса Cresnet, что позволяет каскадировать устройства, расположенные на одной DIN-рейке.

Основные особенности:

• 8 универсальных портов Versiport
• Интерфейсный модуль для широкого спектра датчиков, сигнализаций, устройств, управляемых замыканием контактов, и прочего оборудования сторонних производителей
• Функциональность прибора полностью программируется через процессор Crestron DIN-AP2
• Связь с системой управления через интерфейс Cresnet
• Устанавливается на DIN-рейку (ширина 6M)
