Микшерный пульт MACKIE 1604 VLZ 4 - это чрезвычайно надежный и удобный в использовании пульт, который удовлетворит самые взыскательные требования.

Пульт 1604 VLZ 4 избавляет пользователя от необходимости следить за такими параметрами, как согласование уровней и сопротивлений, а также беспокоиться о сбалансированности линии, о полярности и соответствии прочих параметров скоммутированных с пультом как источников, так и приемников сигнала. Единственное, о чем не стоит забывать — при коммутации нового источника сигнала необходимо выполнить для него процедуру регулировки уровня.

Микшер 1604 VLZ 4 оборудован новейшими инновационными микрофонными предусилителями XDR Extended Dynamic Range, которые обладают такими качествами:

• Полный диапазон усиления от нуля до 60 децибел;
• Возможность обработки линейных сигналов уровня до +22 dBu;
• Динамический диапазон 130 децибел;
• Искажения в полосе частот от 20 Гц до 20 кГц - меньше 0.005 проц.;
• Профессиональная система подавления ВЧ помех, которая использует специальную схему импульсного трансформатора в блоке питания.

Съемное коммутационное поле пульта позволяет устанавливать 1604 VLZ 4 в рэковой стойке. Опциональное устройство ROTOPOD-VLZ позволяет выносить коммутационное поле джековых разъемов в одну плоскость с потенциометрами, кнопками и фейдерами. Эта возможность значительно облегчает работу в инсталляциях, требующих постоянной перекоммутации. Пульт подключается к сети стандартным 3-контактным кабелем IEC. Переключатель POWER расположен на тыльной панели микшера. Светодиодный индикатор PWR показывает состояние переключателя питания. Конструкция пульта настолько надежна, что вы можете не выключать питание 24 часа в сутки.

Над большинством переключателей пульта 1604 VLZ 4 нанесены белые риски, помогающие определить — в каком положении находится данная кнопка (нажата/отжата). При взгляде на панель управления под наклоном, отжатая кнопка будет закрывать расположенную над ней риску, а за нажатой – наоборот. В версии 1604 VLZ 4 все 16 каналов могут использоваться для коммутации либо с источниками сигнала линейного уровня, либо микрофонного.

Практически все регуляторы уровней микшеров фирмы Mackie имеют отметку “U”. Если тот или иной регулятор установлена на эту отметку, то при прохождении сигнала через схему данного регулятора, уровень сигнала не изменяется (коэффициент усиления равен единице). Все регуляторы уровней отградуированы в децибелах.

Все 16 линеек пульта практически одинаковы и имеют идентичные органы управления. Единственным отличием первых восьми является то, что они укомплектованы прямыми выходами DIRECT OUT.

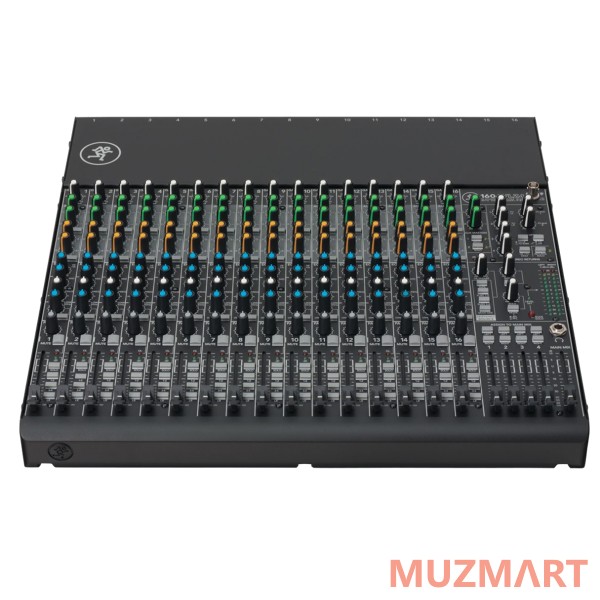

В пульте MACKIE 1604 VLZ 4 можно выделить три зоны:

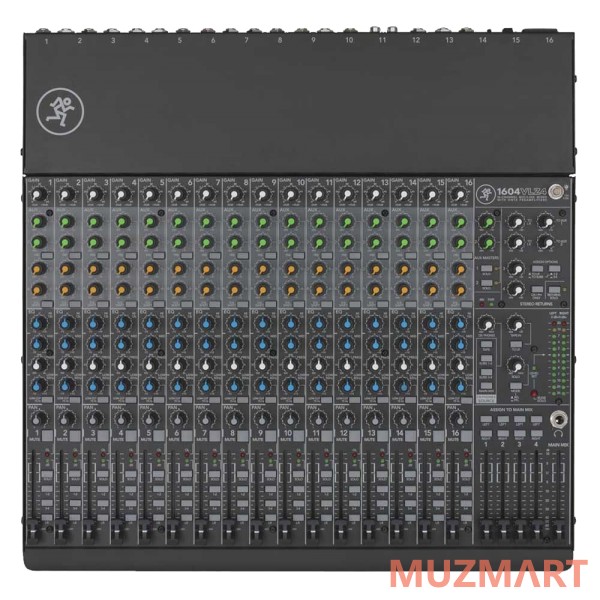

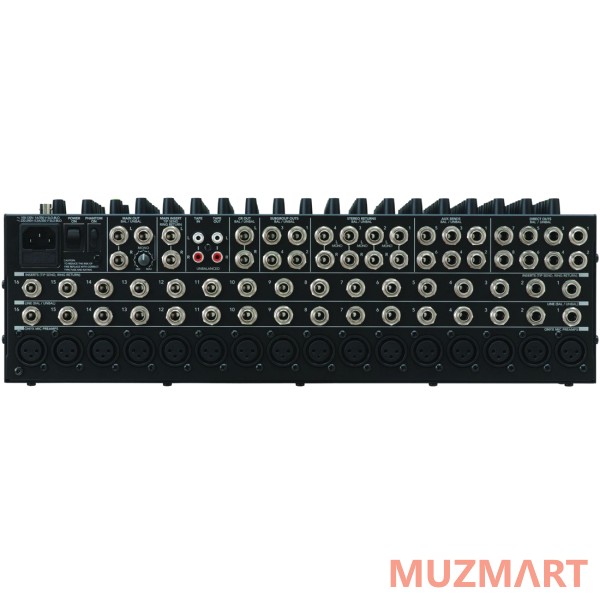

1. 1. Коммутационное поле (patchbay) — находится в верхней части лицевой панели. В этой зоне расположены микрофонные MIC (c фантомным питанием) и линейные LINE входы; регуляторы чувствительности TRIM; разъемы разрывов INSERT; прямой выход DIRECT OUT; магнитофонный вход TAPE INPUT. Здесь же располагаются выходы: дополнительные посылы AUX SEND и дополнительные возвраты AUX RETURN; выходы подгрупп SUB OUTS; мониторные выходы «Control Room» C-R OUTS; основные выходы MAIN OUT; основной разрыв MAIN INSERT; выход на наушники PHONES и магнитофонный выход TAPE OUTPUT.
2. 2. Линейки каналов (channel strip) — находящиеся в левой части 8 каналов.
3. 3. Выходная секция (output section) — правая часть лицевой панели.

Технические характеристики:

Шум в общем миксе. Частотн. диап. от 20 Гц до 20 000 Гц, 1/4” основной выход, коэфф. усиления Trim на каналах от первого до шестого - 1, ровные кривые эквализации, все каналы назначены на Main Mix, панорама нечетных каналов выведена до упора влево, панорама четных каналов выведена вправо.

• Фейдер Main Mix - в положении “U”, фейдеры каналов выставлены на мин.: -86.5 dBu. (отнош. сигнал/шум 90 дБ, +4 dBu)
• Фейдер Main Mix и фейдеры каналов - в положении “U”: -84.0 dBu

Общие гармонические искаж-я (THD) - 1 кГц @ +14 dBu, от 20 герц до 20 000 герц

• со входа Mic на выход Main: 0.0007 проц.

Взаимопроникновение - 1 кГц по отнош. к 0 dBu, частотн. диапазон от 20 герц до 20 000 герц, линейный вход, 1/4” выход Main, коэфф. усиления контура Trim равен 1.

• Нажата кнопка Mute: -84 dBu
• Фейдер канала на мин.: -84 dBu

Частотная характеристика - с микрофонного входа на любой из выходов

• От 20 Гц до 60 кГц: +0 дБ/-1 дБ
• От 20 Гц до 100 кГц: +0 дБ/-3 дБ

Макс. уровни:

• Микрофонный вход: +22 dBu
• Другие входы: +22 dBu
• Выход Main Mix 1/4’’ TRS: +28 dBu
• Другие выходы: +22 dBu

Эквивалентный шум входа (EIN)

• Микрофонный вход на выход INSERT SEND, макс. усиление, с эквивалентом нагрузки 150 Ом: -129.5 dBm невзвеш.

Общее подавление помех (CMR)

• Микрофонный вход на выход INSERT SEND, макс. усиление, 1 кГц: больше -90 дБ

Сопротивление:

• Микрофонный вход: 1.3 кОм
• Возврат CHANNEL INSERT: 2.5 кОм
• Другие входы: 10 кОм или больше
• Магнитофонный выход: 1.1 кОм
• Другие выходы: 120 Ом

Эквалайзер:

• Высокочаст. полочный фильтр: ±15 дБ @ 12 кГц
• Среднечаст. колокольный фильтр: ±15 дБ, диап. настройки центр. частоты 100 Гц — 8 кГц
• Низкочаст. полочный фильтр: ±15 дБ @ 80 Гц
• Низкочастотн. обрезной фильтр: 18 дБ/октаву, -3 дБ @ 75 Гц

Прочие характеристики:

• Электропитание: переменный ток, 120 В, 50/60 Гц, 50 Вт
• Вес нетто: 9,1 кг
