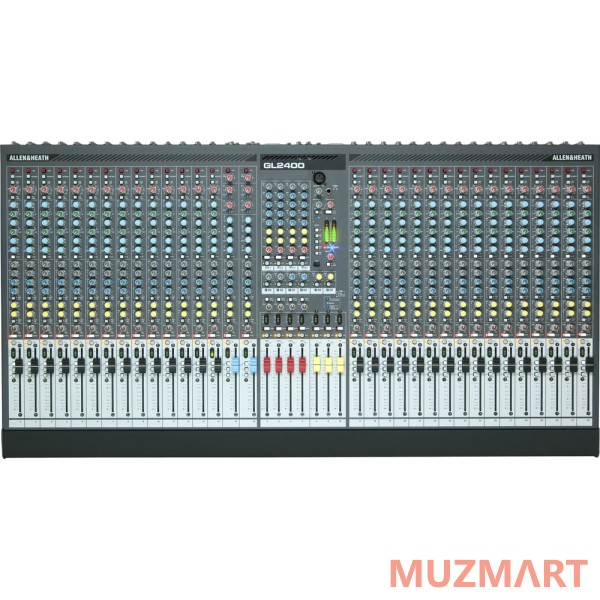

Allen & Heath GL2400-32 Концертный аналоговый микшерный пульт

В данном разделе вы можете ознакомиться с техническими характеристиками на Allen & Heath GL2400-32 Концертный аналоговый микшерный пульт

Allen-Heath GL2400-32 - Сконструированные по наиболее прогрессивным технологиям, все подробности сего микшера кропотливо обмыслены , что гарантирует высшие эксплуатационные свойства . К примеру , моно выход имеет возможность быть сконфигурирован как сумма LR, предпосылка на сабвуферы или же как центровой знаток . В мониторном режиме все 6 AUX’ов управляются с фейдеров, задействуются MUTE, INSERT’ы, указатели и XLR входы. Свежая матрица 7х4 выделяет свежие способности использования – стереозапись, деление на зоны, части задержки акустических систем и ушной прогноз . Была проделана гигантская работа над схемой пульта – изменена внутренняя сборка , использованы усовершенствованные малошумящие предусилители.

На любом моноканале есть симметричный микрофонный вход (XLR), симметричный линейный вход (джек), посыл-возврат (джек), линейный выход (джек), выключатель фантомного питания (напряжением +48 В), переключатель инвертирования фазы, переключатель аттенюатора микрофонного входа (-20 дБ, он же селектор входа), регулятор чувствительности, переключатель фильтра верхних частот (частота среза 100 Гц, крутизна 12 дБ/окт), четырехполосный эквалайзер с 2-мя полупараметрическими серединами, выключатель эквалайзера, регуляторы значения предпосылки на запасные покрышки , переключатель пре- или же постфейдерного режима предпосылки на 1-ые четыре запасные покрышки , переключатель пре- или же постфейдерного режима предпосылки на пятую и 6 запасные покрышки , регулятор стереопанорамы, переключатель и светодиодный индикатор заглушения, переключатель и светодиодный индикатор солирования, четырехсегментный светодиодный индикатор значения сигнала, кнопки предназначения на ключевой микс и на пары подгрупп, фейдер длиной 100 мм.

На любом стереоканале Allen-Heath GL2400-32 есть симметричный микрофонный вход (XLR), выключатель фантомного питания (напряжением +48 В), регулятор чувствительности микрофонного входа, линейный выход микрофонного предусилителя (джек, при применении разъема микрофонный предусилитель выключается от прочий части канала), чета симметричных линейных входов (джеки, левый — моно) с регулятором чувствительности и переключателем предназначения на этот канал или же именно на ключевой микс, чета несимметричных линейных входов (джеки, левый — моно) с регулятором чувствительности и переключателем предназначения на этот канал или же именно на ключевой микс, четырехполосный эквалайзер, выключатель эквалайзера, регуляторы значения предпосылки на запасные покрышки , переключатель пре- или же постфейдерного режима предпосылки на 1-ые четыре запасные покрышки , переключатель пре- или же постфейдерного режима предпосылки на пятую и 6 запасные покрышки , регулятор стереобаланса, переключатель и светодиодный индикатор заглушения, переключатель и светодиодный индикатор солирования, четырехсегментный светодиодный индикатор значения сигнала, кнопки предназначения на ключевой микс и на пары подгрупп, фейдер длиной 100 мм.

Моновыход симметричный (XLR), содержит фейдер длиной 100 мм, переключатель и светодиодный индикатор постфейдерного солирования, переключатель и светодиодный индикатор заглушения, четырехсегментный светодиодный индикатор значения сигнала. Источником сигнала моновыхода имеет возможность быть ключевая стереошина, 6 дополнительная шина или же система солирования (солирование моновыхода при данном , несомненно , нельзя , и функция механически отключается).
Выходная секция всякой вспомогательной покрышки содержит регулятор значения , светодиодный индикатор постфейдерного солирования, линейный выход (джек, номинальный выходной степень -2 дБ).

Любая подгруппа содержит переключатель предназначения на ключевой микс и регулятор стереопанорамы в нем.
Выходная секция всякой подгруппы и всякого канала ключевой стереошины содержит посыл-возврат (джек), фейдер длиной 100 мм, переключатель и светодиодный индикатор постфейдерного солирования, переключатель и светодиодный индикатор заглушения, четырехсегментный светодиодный индикатор значения сигнала, симметричный линейный выход (XLR). На ключевой стереошине еще есть чета линейных выходов для записи (джеки).

Чета линейных входов для фонограммы (джеки) содержит переключатель и светодиодный индикатор предназначения на ключевой микс, регулятор значения ее сигнала в основном миксе.

Выходные секции запасных шин имеют все шансы изменяться ролями с выходными секциями подгрупп с этими же номерами, а выходные секции пятой и 6-ой запасных шин — с выходными секциями левого и правого канала, в соответствии с этим . Есть 6 персональных кнопок такового обмена.

Любой канал матрицы содержит линейный вход (джек) с регулятором значения , регуляторы значения отбора с всякой из подгрупп и всякого канала ключевой покрышки , регулятор значения , светодиодный индикатор постфейдерного солирования, переключатель и светодиодный индикатор заглушения, линейный выход (джек, номинальный выходной степень -2 дБ).

Спецификация Allen-Heath GL2400-32:
• конфигурация - 32 каналов
• основные выходы - LR и M
• 4 аудио группы с контролем панорамы
• 6 AUX’а с поканальным переключателем pre/post фейдера
• 2 стереоканала с микрофонным и двойным стереовходами
• матрица 7x4
• возможность работы как FOH и/или мониторного микшера
• выход M может быть сконфигурирован как суммарный LR, выход на сабвуфер или как мастер
• возможность записи через канальные direct выходы
• внешние входы на матрицу с регулировкой уровня и возможностью объединения входов
• линейные стереовходы могут быть независимо назначены на LR выходы
• назначение микрофонных стереовходов в матрицу
• 4-х полосный эквалайзер с 2-мя параметрическими серединами
• фильтр отсечки низких частот 100 Гц в каждом канале
• индивидуальное переключение фантомного питания и поворот фазы
• индикаторы каналов, мастера и стереомониторинга
• индивидуальные внутренние переключатели pre/post-EQ aux, direct выходы и другие опции
• Mutes, индикаторы и AFL на всех фейдерах мастера
• назначаемый talkback
• генераторы1kHz и розового шума
• 2-дорожечный мониторинг и назначение на LR
• выходы на наушники и локальные мониторы
• балансные XLR выходы с возможностью регулировки +26dBu
• линейный/микрофонный предусилитель с максимальным входным уровнем+34dBu
• чрезвычайно малошумящие предусилители
• встроенный блок питания MPS12
• дополнительный блок питания RPS11 для 40-канальных моделей
• 100 мм пылезащищенные фейдеры
• металлические разъемы Jack, позолоченные XLR разъемы, впаянные кнопки и переключатели
• индивидуальные платы каналов и ввинченные потенциометры
• надежное медное заземление
• Sys-Link V2 опция
• 4-pin XLR лампы подсветки
