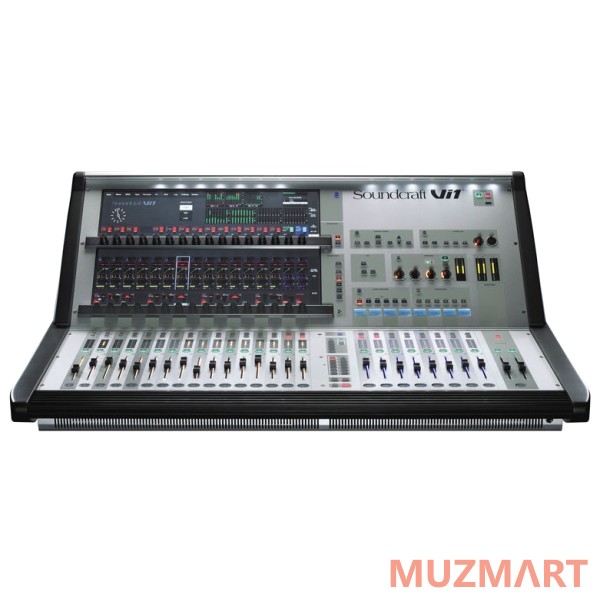

Soundcraft VI1-32 Цифровой микшер. 32 мик/лин входа, 32 лин. выхода

В данном разделе вы можете ознакомиться с техническими характеристиками на Soundcraft VI1-32 Цифровой микшер. 32 мик/лин входа, 32 лин. выхода

Цифровая микшерная консоль Soundcraft Vi1-32 на 32 входа, 32 выхода, 4 AES/EBU, 2 SPDIF - двойной блок питания
Компактная цифровая консоль + системный сценический рэк в одном корпусе. 32 аналоговых входа, управляемые 16 фейдерами, микшируемые в 27 аналоговых выхода на 10 фейдерах. 6 цифровых входов, 4 стерео возврата FX и 6 цифровых выхода. Стандартные 38 входных канала можно расширить до 64, добавив опционный сценический коммутационный блок.
На каждом входе Analog Gain, Digital Trim, Delay, HPF, LPF, 4-band parametric EQ, Compressor, Limiter, Gate or De-Esser,Pan – LR or LCR switchable.
Выход: 24 шины Grp/Aux/Matrix, плюс шины основные LCR Mix, на каждой: HPF, 4-band parametric EQ, Compressor, Limiter, Delay, Graphic EQ .
4 независимых эффект-процессоров Lexicon.
22" Touch-Screen-монитор и пользовательский интерфейс Vistonics™II, FaderGlow™ - цветовая подсветка фейдеров в зависимости от функции. Два встроенных блока питания. Возможность применения Stagebox (опция).

Частотная характеристика
от входа  Mic до выхода Line    +0/-1 дБ, 20 Гц - 20 кГц
AES/EBU Входа AES/EBU Выхода    +0/-0,2 дБ ; 20 Гц - 20 кГц

Коэффициент гармоник и шум
22 Гц - 22 кГц
от входа Mic In (gain мин.) до выхода Line Out     <0,003% @ 1 кГц
от входа Mic In (gain макс.) до выхода Line Out    <0,020% @ 1 кГц

Микрофонный вход   E.I.N.    <-125 dBu (150 Ом)
22 Гц - 22 кГц полоса пропускания, невзвешенный

Остаточный шум    -95 dBu
Выходы line output; без включенных входов, Положение фейдеров 0dB

Коэффициент ослабление синфазного сигнала     80дБ на 1 кГц
на входах Stagebox Mic input

Частота дискретизации    48 кГц

Латентность
от входа Mic Stagebox (gain мин.) до выхода Local Line Out    < 2 мс на 48 кГц

Частота дискретизации AES/EBU Input     32–108 кГц

Мощность DSP    40-бит с плавающей точкой

Внутренний тактовый сигнал
Точночть    < +/- 50/106
Jitter    < +/- 5 нс

Внешняя синхронизация    BNC Wordclock

Уровни входного и выходного сигнала
Микрофонный вход    +25 dBu max
Линейный вход    +22 dBu max
Линейный выход    +18dBu max
Номинальный рабочий уровень    0dBu (-18dBFS)

Импеданс входа и выхода
Микрофонный вход    2,7 кОм
Все остальные входа    >10 кОм
Линейный выход    <75 Ом
Выхода AES/EBU    110 Ом

Генератор    20 Гц to 20 кГц/Розовый/Белый шум, изменяемый уровень

Channel ФВЧ    20Гц-600Гц, 18 дБ на октаву
Channel ФНЧ    1 кГц - 20 кГц, 18 дБ на октаву

Эквализация (входов и выходов шины)
ВЧ    20 Гц - 20 кГц, +/-18 дБ, Q= 0,3-8,7 или полка
Средне-высокие частоты    20 Гц - 20 кГц, +/-18 дБ, Q=0,3-8,7
Средне-низкие частоты    20 Гц - 20 кГц, +/-18 дБ, Q=0,3-8,7
НЧ    20 Гц - 20 кГц, +/-18 дБ, Q= 0,3-8,7 или полка

Индикация    Встроенный 11-сегментный гистограммный светодиодный индикатор плюс 4-сегментный индикатор уровня на всех входах и выходах. Изменяемое время до пика 0-2 с.

Питание    90-264 В, 47-63 Гц,

Потребляемая мощность
Control Surface    100 Вт

Встроенное устройство хранение данных    4 Гб карта Compact Flash

Температура/Влажность
Диапазон рабочих температур    0°C  +45°C (32°F – 113°F)
Жлажность    0% – 90%, , без конденсата Th=40°C (104°F)
Диапазон температур устройства для хранения данных    -20°C  +60°C (-4°F – 140°F)

Возможности ввода/вывода:
I/O Capabilities

Каждый из ниже перечисленных входов/выходов может быть заменен на вход, прямой выход, выход шины или точку разрыва в соответствии с требованиями:

Входа:

    32 аналоговых mic/line входа
    2 пары AES/EBU входов (4 канала)
    1 пара SPDIF входов (2 канала)
    1 микрофонный вход интеркома (установлен на микшерной панели)

Выхода:

    32 аналоговых линейных выхода
    8 пар выходов AES/EBU (16 каналов)
    2 пары AES/EBU выходов (4 канала)
    1 пара SPDIF выходов (2 канала)

Опционно:

Возможна установка карт расширения: 64-канальной MADI карты для добавления сценического коммутационного блока StageBox или записи(оптическая или CAT5), 16 канальной Aviom карты (выхода), 32-канальной CobraNet I/O карты, карты с 4-канальным mic входом, карты 8-канальным линейным входом или выходом, 16-канальной ADAT I/O карты

Коэффициент усиления (+18/-36 дБ)
Задержка (0-100 мс)
Регулируемый ФВЧ
Регулируемый ФНЧ
4-полосный параметрический эквалайзер, фильтры типа "полка" (шельфовые) ВЧ/НЧ
Компрессор
Лимитер + Гейт или Де-ессор
Точки разрыва для внешней обработки
Панорамирование - LR или LCR
Прямые выходы из любой точки
Выхода:
Регулируемый ФВЧ
4-полосный параметрический эквалайзер, фильтры типа "полка" (шельфовые) ВЧ/НЧ
Компрессор
Лимитер
Задержка (0-1с)
Точки разрыва для внешней обработки
Панорамирование (выхода шины для LCR) - LR или LCR
Свободная  маршрутизация шин
1/3 октавный графический эквалайзер
8 процессоров эффектов Lexicon
Каждый из ниже перечисленных входов/выходов может быть заменен на вход, прямой выход, выход шины или точку разрыва в соответствии с требованиями:
Входа:
32 аналоговых mic/line входа
2 пары AES/EBU входов (4 канала)
1 пара SPDIF входов (2 канала)
1 микрофонный вход интеркома (установлен на микшерной панели)
Выхода:
32 аналоговых линейных выхода
8 пар выходов AES/EBU (16 каналов)
2 пары AES/EBU выходов (4 канала)
1 пара SPDIF выходов (2 канала)
Опционно:
Возможна установка карт расширения: 64-канальной MADI карты для добавления сценического коммутационного блока StageBox или записи(оптическая или CAT5), 16 канальной Aviom карты (выхода), 32-канальной CobraNet I/O карты, карты с 4-канальным mic входом, карты 8-канальным линейным входом или выходом, 16-канальной ADAT I/O карты.
